RLG型组合式热管废热锅炉是用于氮肥行业制气工段的设备。利用上下行煤气显热,将120°C饱和蒸加热到220C,提高了入炉蒸汽温度和蒸汽分解率,大大提.高了半水煤气的质量和产量,从而达到节能降耗的效果。

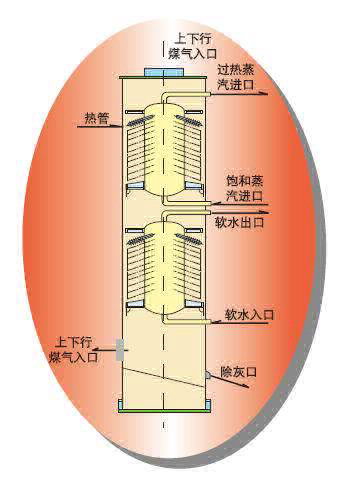

设备结构及工作原理
本设备采用上、下两段式结构,即半水煤气气走夹套,上段内筒走蒸汽,下段内筒走软水产生饱和蒸汽。
性 能
由蒸汽过热器和水加热器组成,利用上、下行煤气显热过热蒸汽并加热软水产蒸汽,1吨合成氢可将800kg(或2200kg) 120C蒸气加热到220°C,且产生270kg(185kg)饱和蒸汽。这样提高了入炉蒸汽温度,确保蒸汽分解率,提高了煤气气质。
产品特点
低阻力≤40OPa
高效率出口煤气温度140°C
长寿命使用寿命5- -8年
热管单支焊接,避免由热胀冷缩造成的应力。
